روش های محاسبه بار برودتی حرارتی ( قسمت 2)

نرم افزار کریر :

نرم‌افزار تحلیل ساعتی کریر‏ یکی از قدیمی ترین و در عین حال جامع ترین نرم افزارهای موجود جهت محاسبات بار سرمایی و گرمایی ساختمان‌ها با کاربردهای مختلف می‌باشد. این نرم افزار قدرتمند امکانات بسیار زیاد و کاربردی را در عین سادگی و کاربری آسان در اختیار مهندسان تاسیسات و مکانیک قرار می‌دهد. هم اکنون در بسیاری از نقاط جهان از این نرم افزار به عنوان مرجع محاسبات تاسیسات مکانیکی استفاده می‌گردد. در کشور ما ایران نیز این نرم افزار مورد تایید سازمان نظام مهندسی قرار گرفته و هم اکنون پروژه‌های تاسیساتی و طراحی‌های انجام گرفته توسط این نرم افزار مورد تایید قرار خواهد گرفت. این نرم‌افزار محصول شرکت معتبر آمریکایی سازنده دستگاهها و تجهیزات تهویه مطبوع، کریر است.

پیشنهاد ویژه: خرید سیستم VRF گرین (GREEN)

نرم افزار کریر امکانات دیگری از جمله انتخاب تجهیزات را برای فضاهای تعریف شده با سیستم‌های مختلف در اختیار کاربران قرار می‌دهد که می‌تواند کمک بسیار بزرگی برای مهندسان طراح تاسیسات مکانیکی باشد. این نرم افزار قدرتمند امکانات بسیار زیاد و کاربردی را در عین سادگی و کاربری آسان در اختیار مهندسان تاسیسات و مکانیک قرار می دهد. هم اکنون در بسیاری از نقاط جهان از این نرم افزار به عنوان مرجع محاسبات تاسیسات مکانیکی استفاده می گردد. در کشور ما ایران نیز این نرم افزار مورد تایید سازمان نظام مهندسی قرار گرفته و هم اکنون پروژه های تاسیساتی و طراحی های انجام گرفته توسط این نرم افزار مورد تایید قرار خواهد گرفت.

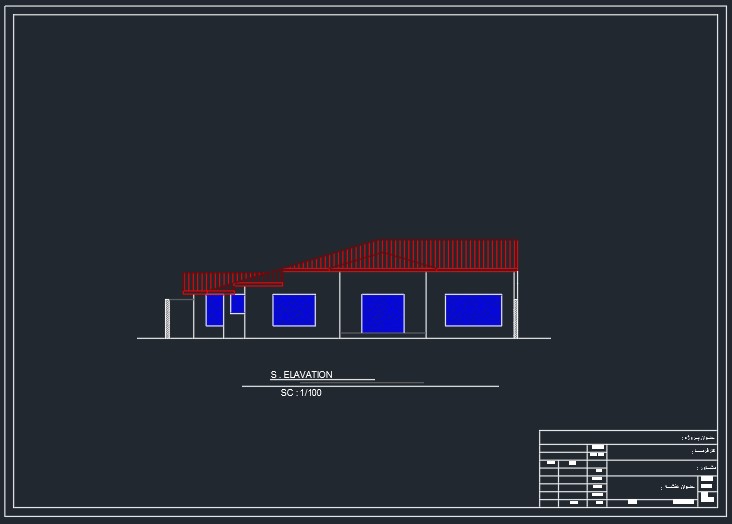

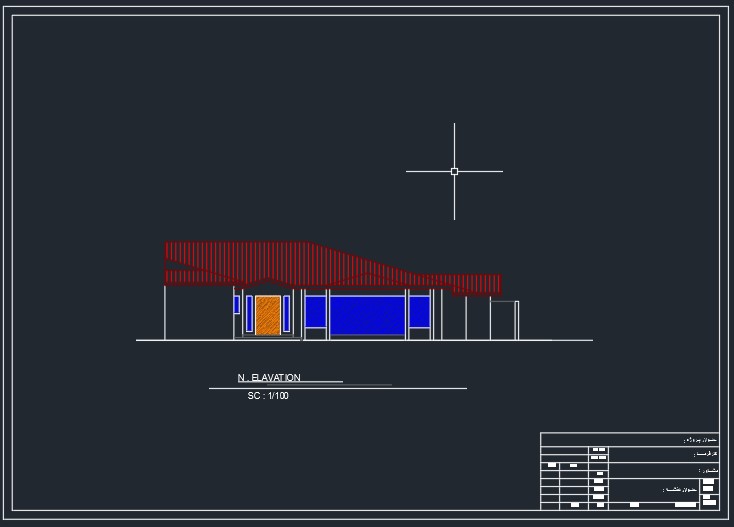

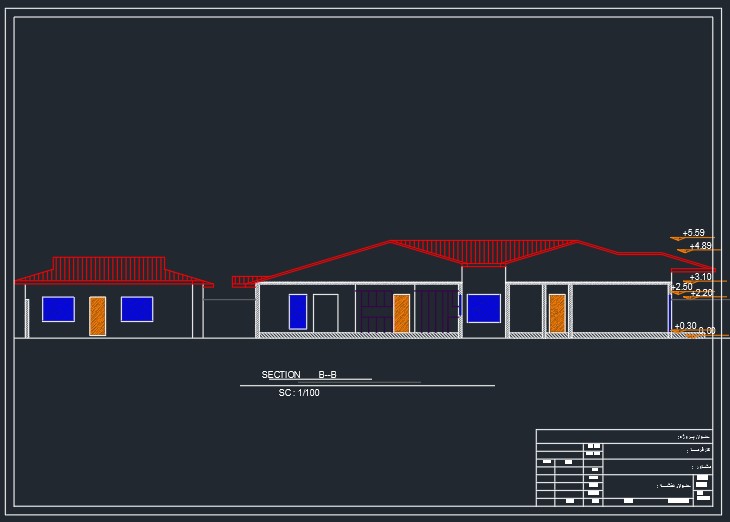

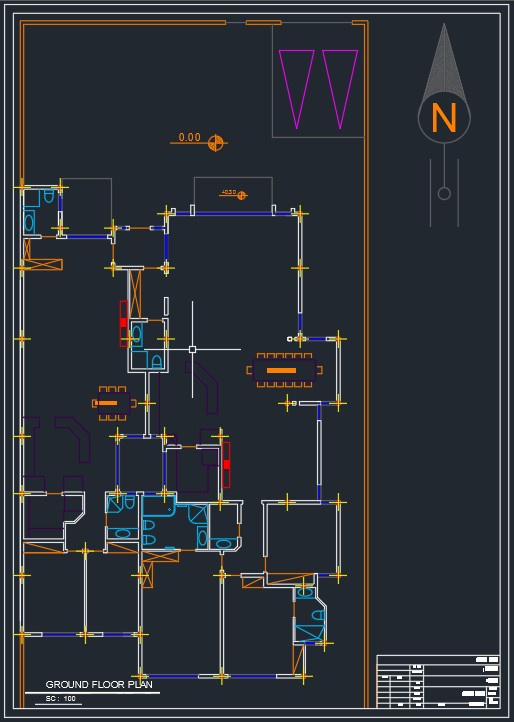

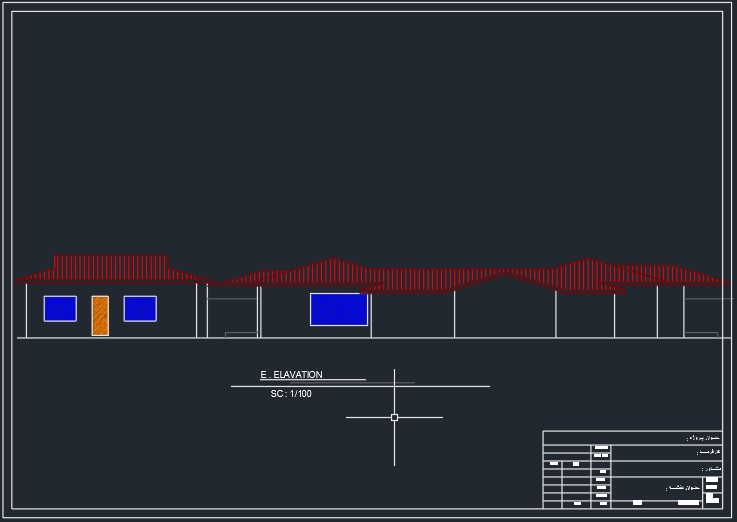

  • ساختمان مورد مطالعه
  • ساختمان مورد نظر واقع در شهر بابلسر می باشد.
  • با توجه به ویلایی بودن این ساختمان از کف و سقف این واحد مسکونی اتلاف حرارتی داریم.
  • در دیوار های این پروژه ابعاد پنجره ها و دیوار ها مشخص شده است.
  • تعویض هوا برای این واحد 2 در نظر گرفته شده است.
  • تعداد افراد در پذیرایی این واحد ها 7 نفر و در اتاق ها 2 نفر در نظر گرفته شده است.
  • برای هر متر مربه 20 وات نور دیده شده است.
  • برای هر متر مربع 10 وات حرارت دستگا های الکترونیکی در نظر گرفته ایم.

مطالعه بیشتر: سیستم حجم متغیر مبرد(VRF)

شرایط جغرافیایی

  شرايط جغرافيايي
ضريب نهان ضريب محسوس فشار بارومتريك ارتفاع از سطح دريا(ft) طول جغرافيايي عرض جغرافيايي
0.684 1.086 29.99  inHg 65- 51.4- 36.7
  • شرايط هواي خارج
  شرايط هواي خارج ساختمان در تابستان
مقدار رطوبت رطوبت نسبي ساعت 12:30 رطوبت نسبي ساعت 15 دماي مرطوب تغييرات روزانه دماي خشك
Gr/Ib RH  % RH  % (WB)   F F (DB)  F
126 64 61 78.5 13.9 88.7
  شرايط هواي خارج ساختمان در زمستان
  رطوبت نسبي (RH  %) دماي خشك (DB)
  93.5 32
  وضعيت سرمايش تبخيري
  يك مرحله اي (كولر آبي) دو مرحله اي ASHRAE
  80 77
  • هواي داخل ساختمان
شرايط هواي داخل ساختمان
شرايط هوا در تابستان شرايط هوا در زمستان
دماي خشك دماي مرطوب رطوبت نسبي دماي خشك دماي مرطوب رطوبت نسبي
(DB)  F (WB)  F RH  % (DB)  F (WB)  F RH  %
78 62 47.5 74 63 33

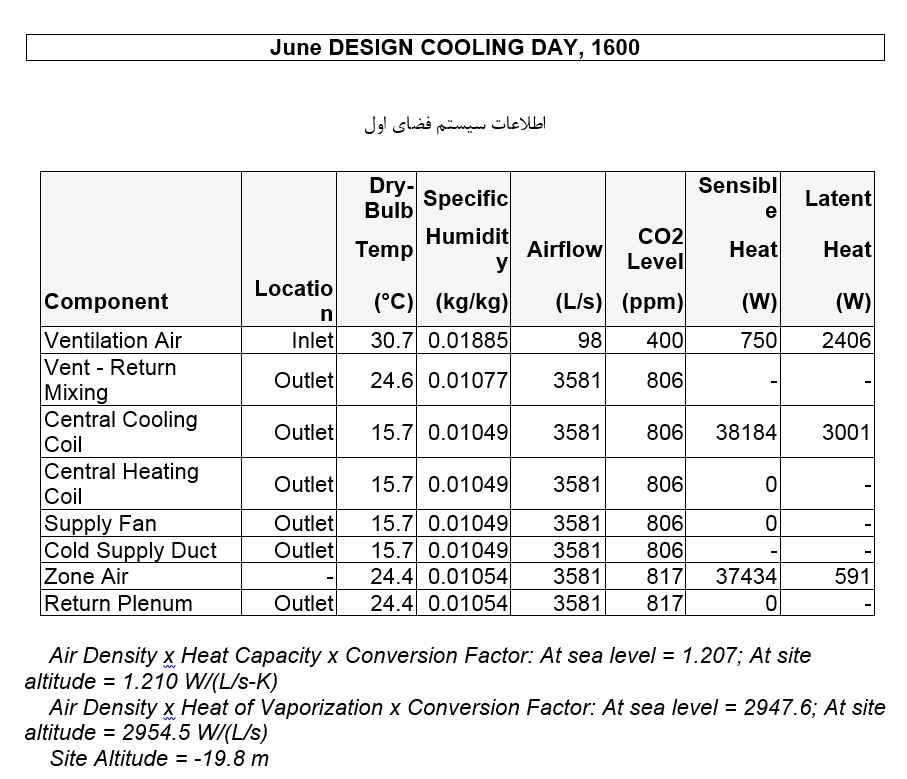

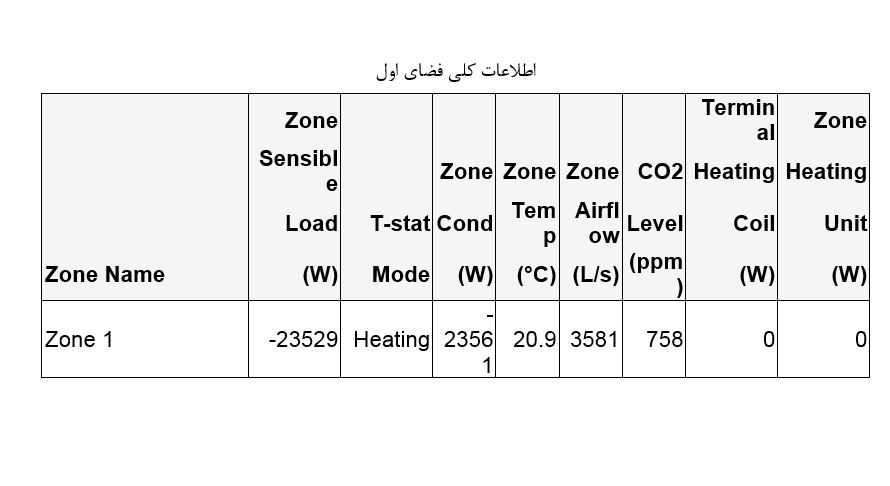

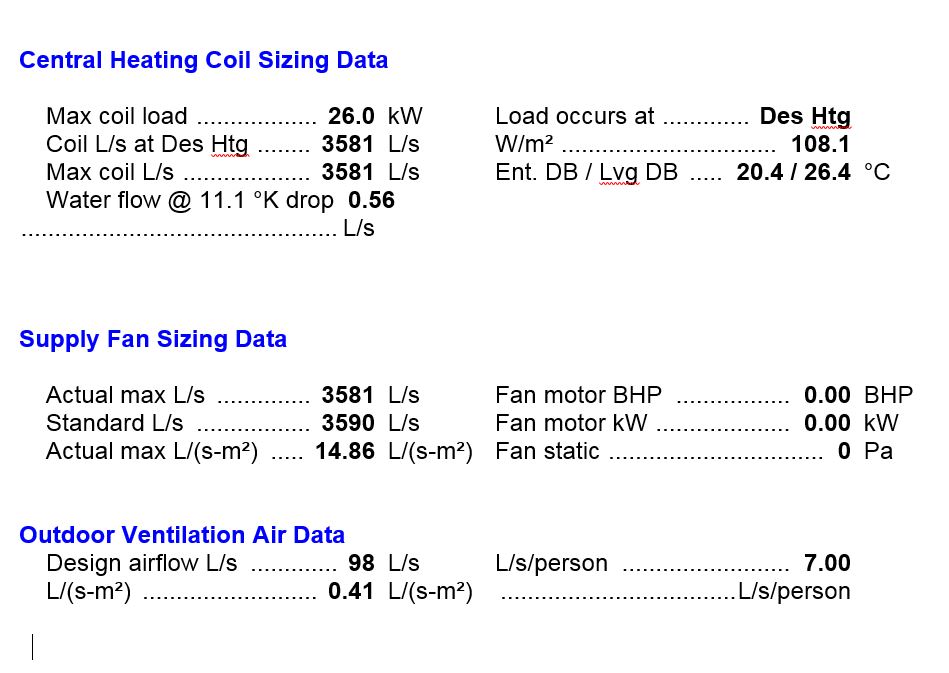

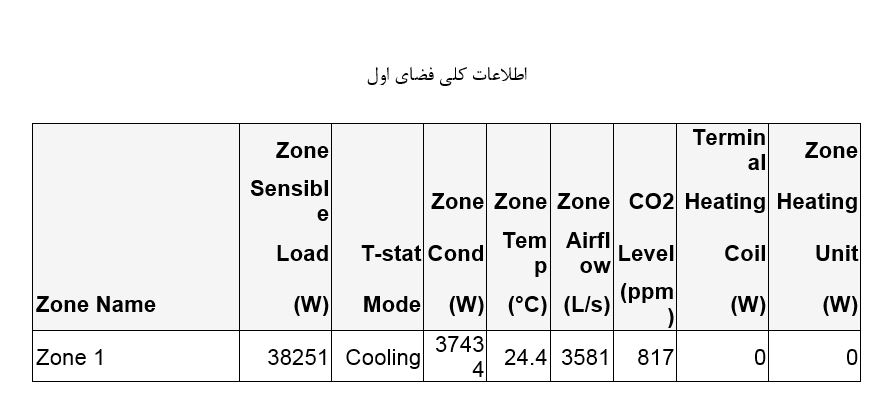

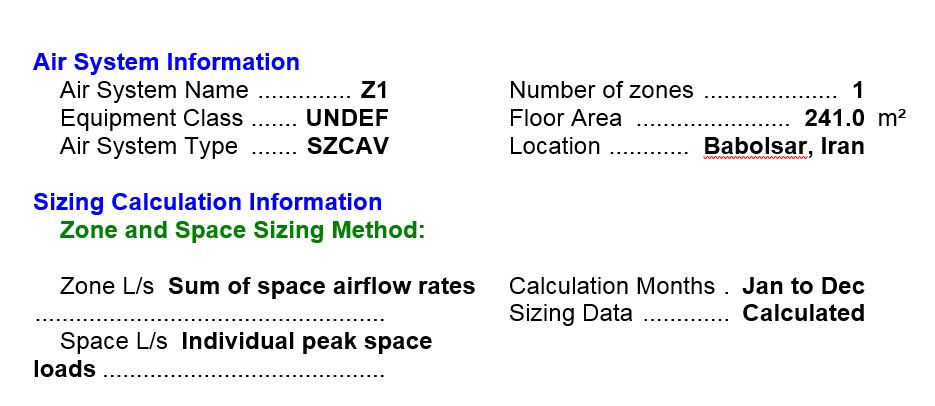

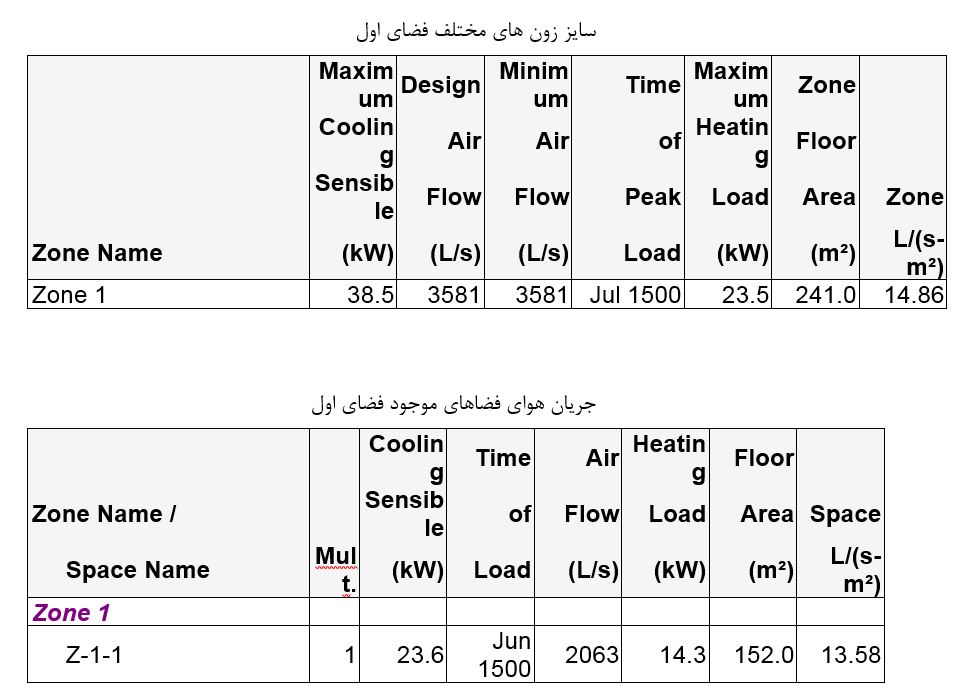

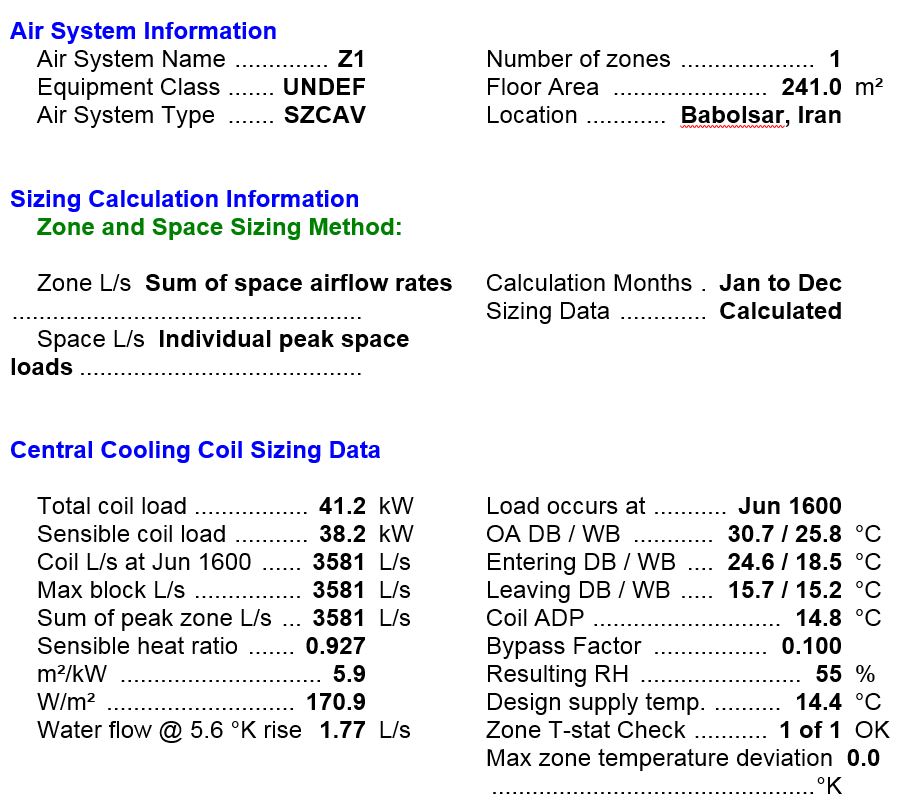

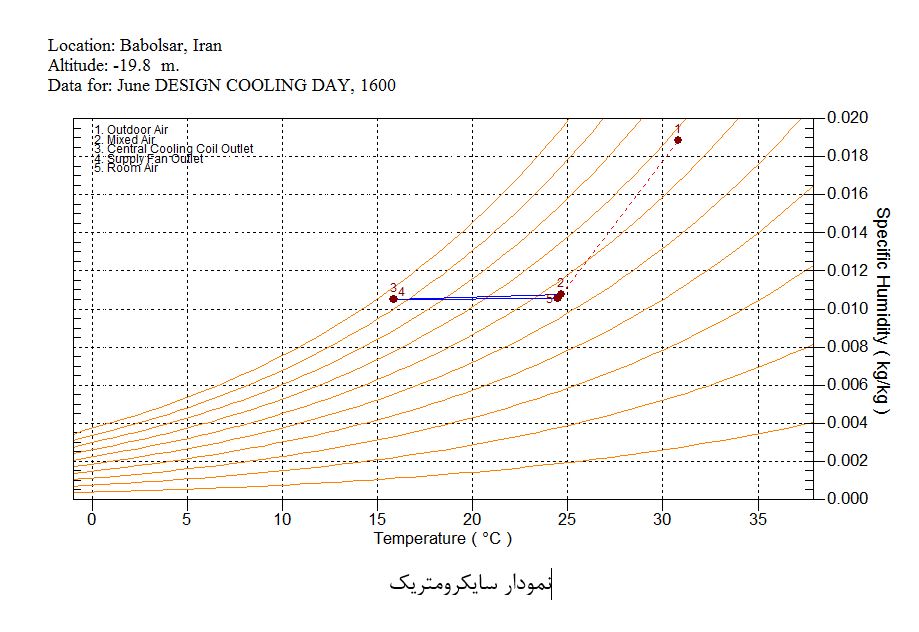

  DESIGN COOLING DESIGN HEATING
  COOLING DATA AT Jun 1600 HEATING DATA AT DES HTG
  COOLING OA DB / WB   30.7 °C / 25.8 °C HEATING OA DB / WB   0.0 °C / -0.6 °C
    Sensible Latent   Sensible Latent
ZONE LOADS Details (W) (W) Details (W) (W)
Window & Skylight Solar Loads 48 m² 3995 48 m²
Wall Transmission 156 m² 3763 156 m² 5423
Roof Transmission 232 m² 19304 232 m² 11778
Window Transmission 48 m² 639 48 m² 2407
Skylight Transmission 0 m² 0 0 m² 0
Door Loads 0 m² 0 0 m² 0
Floor Transmission 232 m² 0 232 m² 0
Partitions 0 m² 0 0 m² 0
Ceiling 0 m² 0 0 m² 0
Overhead Lighting 2892 W 2432 0 0
Task Lighting 0 W 0 0 0
Electric Equipment 800 W 800 0 0
People 14 944 492 0 0 0
Infiltration 0 0 0 0
Miscellaneous 0 0 0 0
Safety Factor 20% / 20% 6375 98 20% 3922 0
>> Total Zone Loads 38251 591 23529 0
Zone Conditioning 37434 591 23561 0
Plenum Wall Load 0% 0 0 0
Plenum Roof Load 0% 0 0 0
Plenum Lighting Load 0% 0 0 0
Return Fan Load 3581 L/s 0 3581 L/s 0
Ventilation Load 98 L/s 750 2406 98 L/s 2483 1
Supply Fan Load 3581 L/s 0 3581 L/s 0
Space Fan Coil Fans 0 0
Duct Heat Gain / Loss 0% 0 0% 0
>> Total System Loads 38184 2997 26043 1
Central Cooling Coil 38184 3001 0 0
Central Heating Coil 0 26043
>> Total Conditioning 38184 3001 26043 0
Key: Positive values are clg loads Positive values are htg loads
  Negative values are htg loads Negative values are clg loads

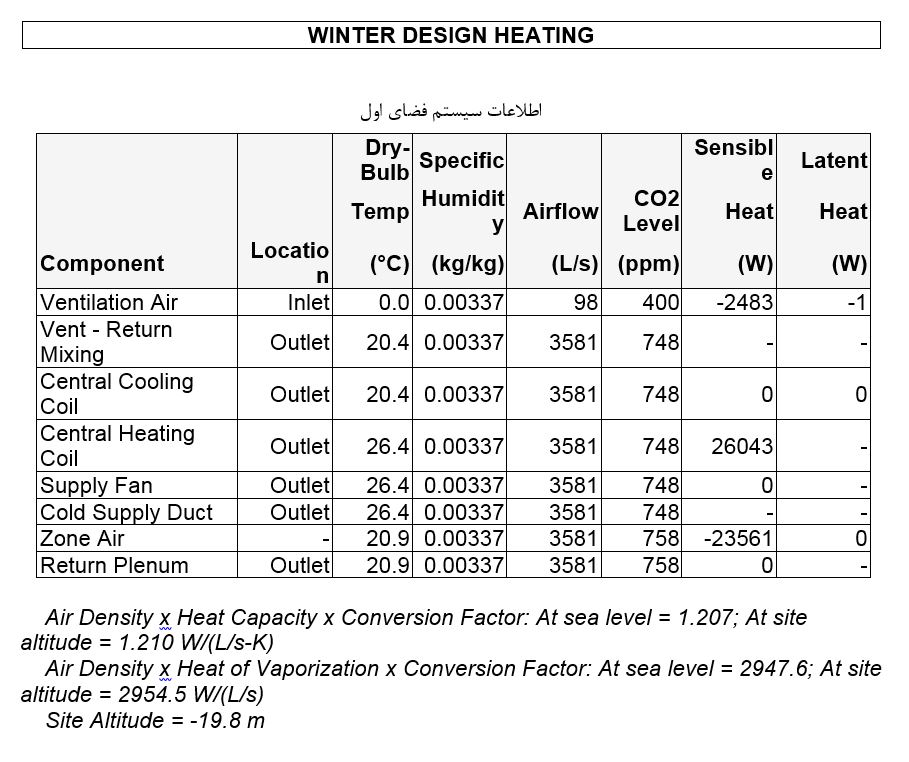

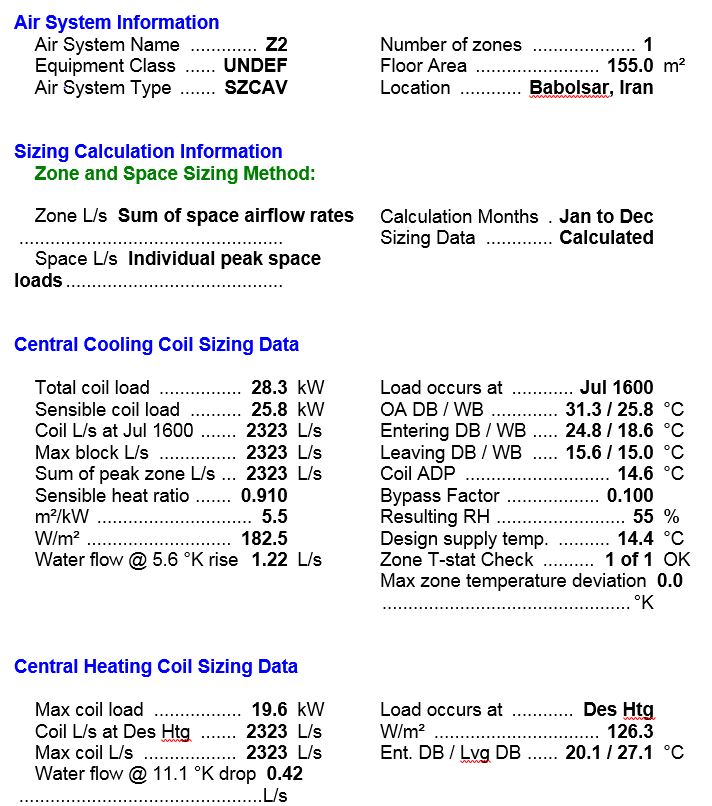

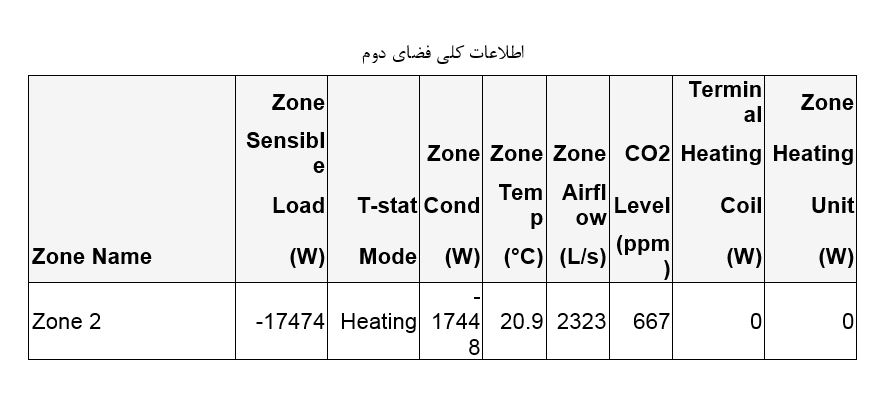

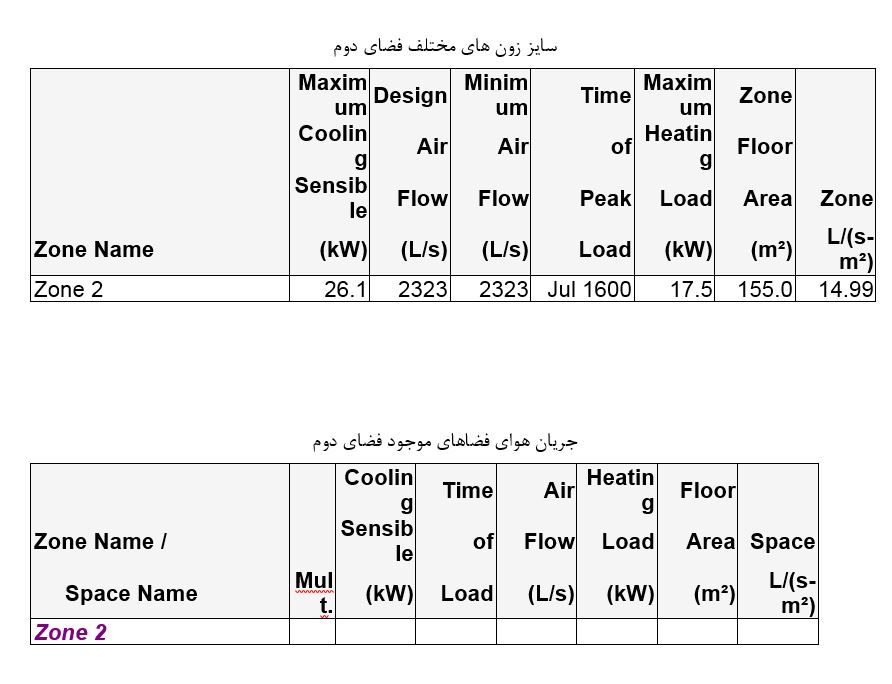

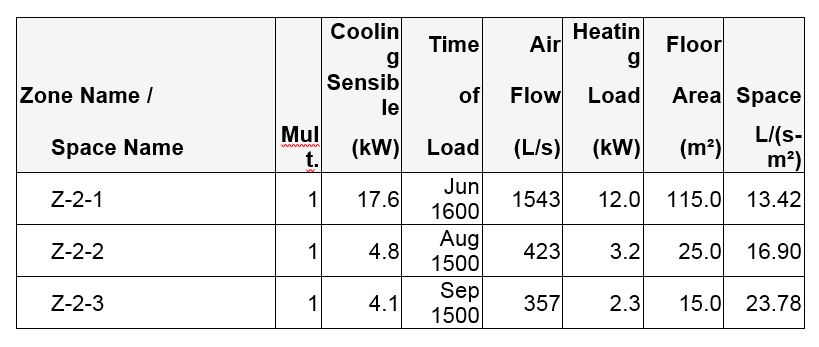

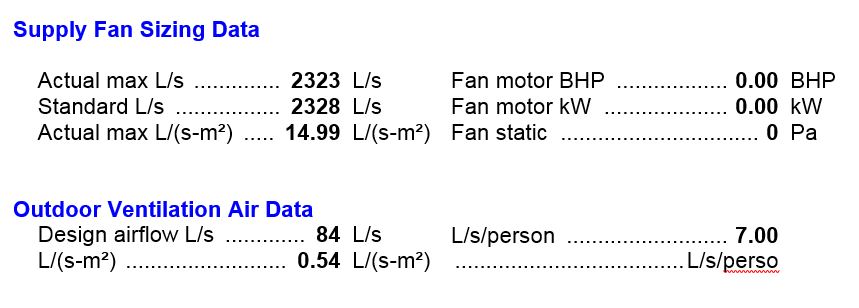

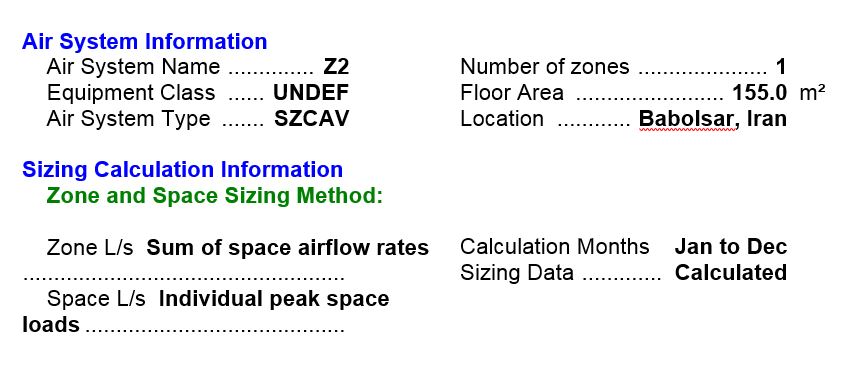

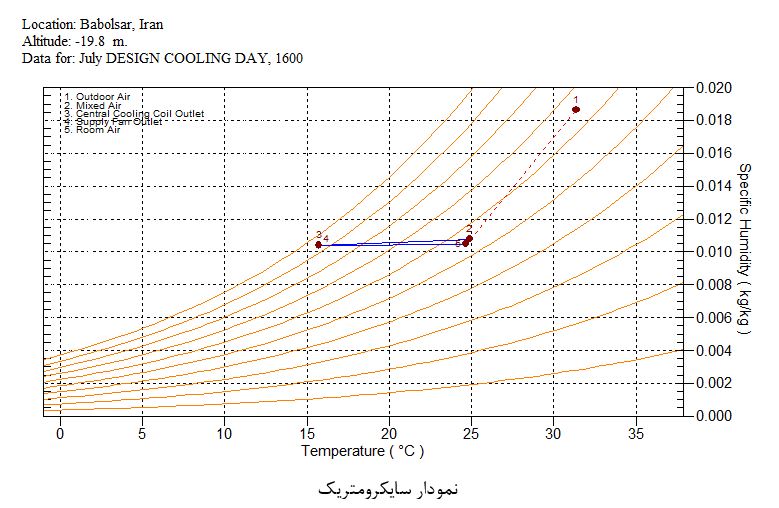

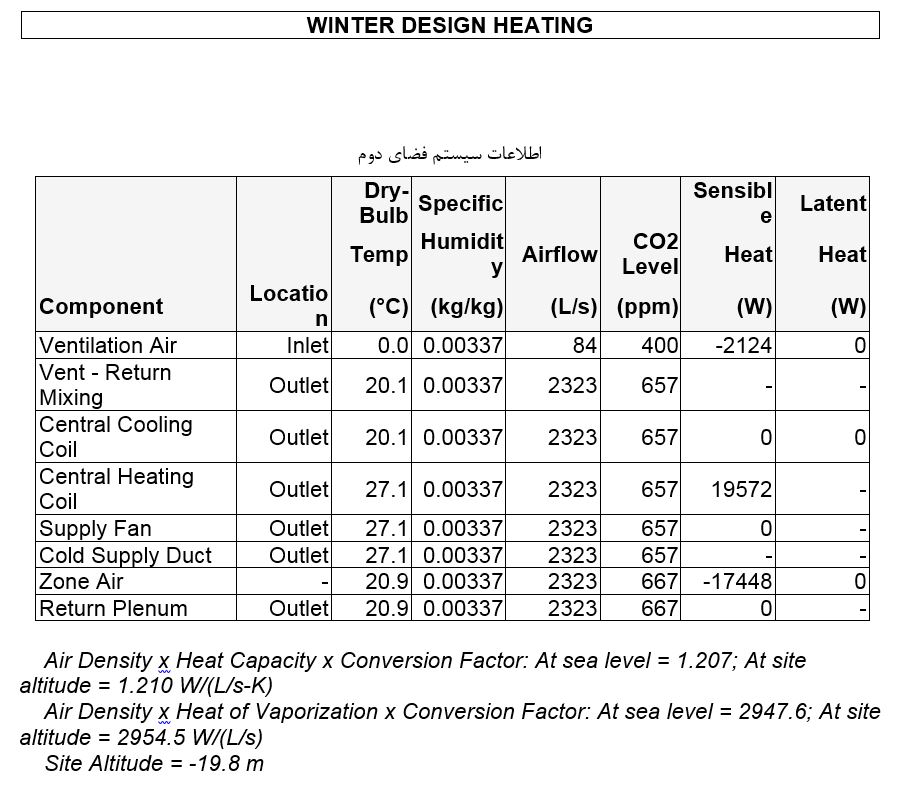

محاسبات بار حرارتی و برودتی کل فضای دوم

  DESIGN COOLING DESIGN HEATING
  COOLING DATA AT Jul 1600 HEATING DATA AT DES HTG
  COOLING OA DB / WB   31.3 °C / 25.8 °C HEATING OA DB / WB   0.0 °C / -0.6 °C
    Sensible Latent   Sensible Latent
ZONE LOADS Details (W) (W) Details (W) (W)
Window & Skylight Solar Loads 21 m² 2023 21 m²
Wall Transmission 161 m² 3532 161 m² 5629
Roof Transmission 155 m² 12796 155 m² 7869
Window Transmission 21 m² 311 21 m² 1064
Skylight Transmission 0 m² 0 0 m² 0
Door Loads 0 m² 0 0 m² 0
Floor Transmission 145 m² 0 145 m² 0
Partitions 0 m² 0 0 m² 0
Ceiling 0 m² 0 0 m² 0
Overhead Lighting 1860 W 1564 0 0
Task Lighting 0 W 0 0 0
Electric Equipment 700 W 700 0 0
People 12 809 422 0 0 0
Infiltration 0 0 0 0
Miscellaneous 0 0 0 0
Safety Factor 20% / 20% 4347 84 20% 2912 0
>> Total Zone Loads 26080 506 17474 0
Zone Conditioning 25069 506 17448 0
Plenum Wall Load 0% 0 0 0
Plenum Roof Load 0% 0 0 0
Plenum Lighting Load 0% 0 0 0
Return Fan Load 2323 L/s 0 2323 L/s 0
Ventilation Load 84 L/s 682 2029 84 L/s 2124 0
Supply Fan Load 2323 L/s 0 2323 L/s 0
Space Fan Coil Fans 0 0
Duct Heat Gain / Loss 0% 0 0% 0
>> Total System Loads 25752 2535 19572 0
Central Cooling Coil 25752 2537 0 0
Central Heating Coil 0 19572
>> Total Conditioning 25752 2537 19572 0
Key: Positive values are clg loads Positive values are htg loads
  Negative values are htg loads Negative values are clg loads
